SURPHASER 3D LASERSCANNER
DIENSTLEISTUNG UND VERKAUF

Als Pioniere im Umgang mit dieser Technik bieten wir sämtliche Mess-Dienstleistungen mit dem Laserscanner an. Jahrelange Erfahrung und der stets neueste Stand der Technik garantieren optimale Ergebnisse.

Unsere Kunden können die Surphaser-Modelle auch von uns kaufen – entsprechende Beratung, Demo und Schulung natürlich inbegriffen.

  • Für Bauteile ab ca. 0,5 x 0,5 x 0,5m3
  • Effiziente Digitalisierung grosser Bauteile
  • Kabellos (Akku und WIFI-Steuerung)
  • Portabel
thumb description

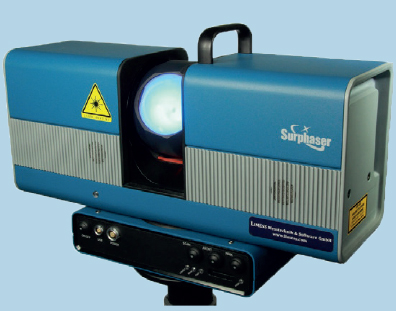

Mit dem Surphaser wird die Geometrie von Bauteilen dreidimensional gemessen. Aufgrund seiner unübertroffenen Genauigkeit ist der Surphaser bestens geeignet für industrielle Anwendungen wie Qualitätskontrolle und Reverse Engineering.


Der Surphaser scannt 360° seiner Umgebung oder einstellbare Teilbereiche. Wenige Scans genügen z.B. für die Rundum-Digitialisierung einer Fahrzeugkarosserie. Die Scans werden dabei vollautomatisch in ein gemeinsames Koordinatensystem referenziert.

  • EIGENSCHAFTEN
  • TECHNISCHE SPEZIFIKATIONEN
  • ANWENDUNGEN
  • SOFTWARE
  • Unübertroffene Messgenauigkeit, Datenqualität und Scangeschwindigkeit
  • Sehr geringes Messrauschen - Submillimeter für alle Modelle
  • Bis zu 1,2 Millionen Datenpunkte pro Sekunde
  • Messbereiche von 0,2 bis 250m
  • Digitalisierung von nahezu allen Oberflächen ohne Präparation
  • Kann in tiefe Kavitäten messen und extreme Geometrien erfassen
  • Oberflächenhelligkeit und Farbinformation (Option) wird für jeden Datenpunkt mit erfasst
  • Robustes Staub- und Spritzwassergeschütztes Gehäuse für den Einsatz in industrieller Umgebung oder im Freien.
  • Leicht und portabel - Passt in das Kabinengepäck (Flugzeug)
  • Vollautomatische Referenzierung mehrerer Scans

Vorteile des Surphasers

gegenüber Triangulations-Systemen (Streifenprojektion, Handscanner, Photogrammetrie

  • Grosser Arbeitsbereich
  • Keine Abschattung durch Triangulation
  • Keine Oberflächenpräparation erforderlich
  • Grosse Bauteile werden schneller erfasst
  • Messung von komplexen Geometrien und in tiefe Kavitäten

Vorteile des Surphasers

gegenüber anderen terrestrischen Laserscannern


  • Höhere Genauigkeit & kleineres Messrausch
  • Auswahl & Digitalisierung von Teilbereichen
  • Hohe Geschwindigkei
  • Sehr kleines Messrauschen --> Kein zusätzlicher Aufwand für die Datenbereinigung
ModellAbbildungEmpfohlener Arbeitsbereich in mmMessrauschen in mmGenauigkei in mmLaserklasseFarbkamera
75USR Abbildung 0,25 ... 2,5 0,025 < 0,15 bei 1,5m 3R (685nm) integriert
100HSX-SR Abbildung 1 ... 7 0,024 bei 4m < 0,3 bei 3m 3R (685nm) Option
100HSX-IR HS* HQ Abbildung 1 ... 35
1 ... 50
0,07 bei 10m
0,16 bei 10m
< 0,35 bei 5m
< 0,7 bei 15m
3R (685nm) Option
10 HS* HQ Abbildung 1 ... 50
1 ... 110
0,12 bei 15m
0,25 bei 15m
< 0,7 bei 15m
< 0,9 bei 15m
1 (1550nm) integriert
400 HS* HQ HP Abbildung 1 ... 250
1 ... 140
1 ... 110
0,1 bei 15m
0,07 bei 15m
0,2 bei 15m
< 0,9 bei 15m
< 0,7 bei 15m
< 0,9 bei 15m
1 (1550nm) integriert
25HSX-IR Abbildung 0,5 - 30 0,1 bei 3m < 0,5 bei 5m 3R (685nm) Option
SurphSLAM Abbildung Mobiles Laserscanning basierend auf dem Surphaser Model 10 und der
GeoSLAM-Lösung.
Automatische Echtzeit-Referenzierung der Scandaten ohne GPS.
jetzt Video ansehen
Die Modelle 10, 75, 100 und 400 sind ausgestattet mit integriertem Akku, Prozessor und SD-Kartenslot und autark von einem Computer und Stromversorgung einsetzbar. Steuerung über
WIFI (Tablet, Laptop) oder über USB.<br>
*Die Betriebsarten HS (höhere Genauigkeit) und HQ (größere Reichweite) sind vom Anwender per Software selektierbar

EINSATZGEBIETE

  • Qualitätskontrolle
  • Reverse Engineering
  • Deformationsmessung
  • Archäolog
  • Historische Projek
  • Architekt
  • Forensik

BEISPIELE:

  • Boote
  • Busse
  • Denkmalschutz
  • Film & Animation
  • Flugzeuge
  • Gebäude - innen
  • Gezeitenkraftwerke
  • Historische Artefakte
  • Hochspannungsmasten
  • Hubschrauber

  • Industrieanlagen
  • Kleinbusse
  • PKW und LKW
  • Schiffsinnereien
  • Strassenbahnen
  • Tunnelbau
  • U-Boote
  • Wind Turbinen
  • Yachten
  • Züge
SoftwareFunktionalität
SurphExpress Standard Steuerung des Scanners
Import und Export von Scandaten
3D Visualisierung der Scandaten
Markerextraktion
Datenaufbereitung
SurphClient Fernsteuerung des Surphasers via WIFI
Visualisierung der Helligkeitsbilder
ProcessC3D Batchprozessing der Scandaten
Markerextraktion
Autoreferenzierung mehrerer Scans
Automatisches Mapping von extern aufgezeichneten Farbdaten
Datenaufbereitung
Polyworkspolyworks Integration des Surphasers als Messsystem
Scannersteuerung
Automatische Referenzierung

PolyWorks® ist die Komplettlösung für die Verarbeitung und die Aus - wertung dreidimensionaler Daten. Als universelle Softwareplattform in der Koordinatenmesstechnik unterstützt PolyWorks eine Vielzahl op - tischer und taktiler Digitalisiersysteme. Neben Einzelpunktmessungen lassen sich mit PolyWorks ganze Oberflächen digitalisieren, analysieren, bearbeiten und vergleichen. Ob im Design, der Qualitätssicherung oder bei der Landschaftsvermessung: die Einsatzmöglichkeiten sind beinahe unbegrenzt. Es stehen leistungsfähige Softwaremodule für Qualitästs - kontrolle und Flächenrückführung (Reverse Engineering) zur Verfügung. PolyWorks wird seit über 15 Jahren von der kanadischen Firma Innov - Metric Software Inc. entwickelt.

Die Duwe-3d AG ist als europäischer Partner und exklusiver Vertre - ter von InnovMetric Software Inc. in Deutschland, Österreich und der Schweiz Ihr Ansprechpartner in allen Fragen zur Software PolyWorks®: Vertrieb, Schulung und Support.

RealWorks Survey, Leica Cyclone, Geomagic, etc. Die Surphaser-Scandaten werden in PTX oder anderen kompatiblen Dateiformaten exportiert
